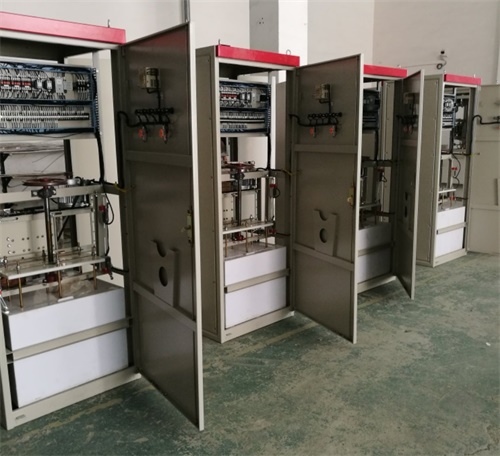

HGQ系列低壓固態軟起動器（俗稱軟起動柜，低壓固態起動柜，軟起動）

概    述

HGQ系列低壓電機固態軟起動器是起動過程中在電機定子回路中串入可控硅，并根據電機功率和負載狀況，通過調整可控硅的導通角，將電機的起動電流控制在一定值上，進而實現電機的恒流軟起動。適用于建材、冶金、礦山、石油、供水、供暖、制藥等行業對630KW以下交流三相異步電動機的降壓起動和節能控制。

工作原理

 HGQ系列低壓電機固態軟起動器是從電機的定子回路采集電流和電壓信號，通過特殊變換處理后，來控制三路雙向可控硅的導通狀態，進而控制電機的起動電流和電機運行時輸入功率，實現自動跟蹤電機負載變化、自動調節輸入功率的功能，達到完成電機的軟起動和經濟運行的目的。

性能特點

★起動電流小，起動過程平滑，起動速度快；

★可頻繁連續起動，并可分別起動多臺電機；

★具備恒流式和可編程斜坡式兩種起動方式，起動參數可根據負載類型任意調整；

★全數字自動控制，工作穩定，可靠性高，調整、維修簡便；

★對于電機過載，在5—40秒鐘予以保護，對于電源缺相2秒鐘內予以保護；

★具有故障自我診斷功能，并顯示故障來源；

★具備軟停車功能(特別適合泵類負載在水錘效應下的平穩減速)；

★適用電壓及功率：380V/400KW以內的三相交流異步電動機。

使用環境條件

★環境溫度：-40℃~+50℃；

★相對濕度：≤90％；

★海拔高度 ： ≤2000m(海拔2000m以上的可根據具體工況特殊設計）；

★傾斜度：≤5°；

★地基穩定，無顯著搖動和沖擊振動；

★空氣質量：無腐蝕性氣體和導電塵埃。

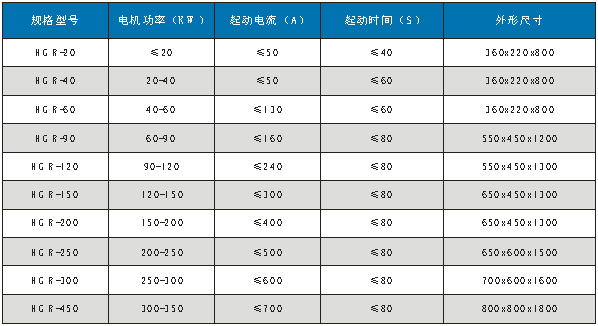

主要規格參數

典型接線圖

訂貨須知

訂貨時請提供以下資料;

★電動機型號、額定功率、額定電流、額定電壓;

★電動機拖動負載特性;

★柜體表面顏色;

★若客戶有特殊要求，請與我公司協商訂制。
