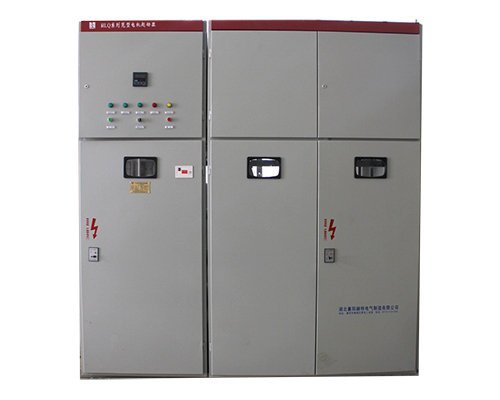

HLQ 系列籠型電機液體電阻起動器（俗稱籠型起動柜，風機水泵用水阻柜，液體電阻起動柜，液阻柜，鼠籠電機用水電阻）

概    述

       HLQ 系列籠型電機液體電阻起動器是在高低壓鼠籠式（同步）電機的定子回路中串入起分壓和限流作用的特種液體電阻，在完成起動過程中，液體電阻值在設定的時間內自動實現由大到小的無級變化，從而使加在電機定子上的電壓逐步升高，當電動機的轉速接近額定轉速時，液體電阻自動切除，投入全壓運行，從而實現電動機的低電流平穩軟起動。該產品可廣泛應用化工、化肥、冶金、造紙、制藥、建材、礦山等行業的鼠籠式電機的起動。

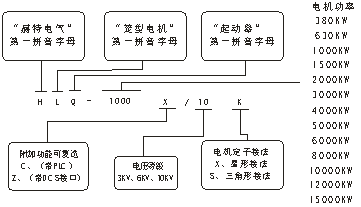

型號含義

工作原理

       HLQ 系列籠型電機液體電阻起動器在電動機定子回路中串入起分壓和限流作用的特種液體電阻，起動過程中，液態電阻阻值在預定的時間內自動實現由大到小無級變化，直到接近為零時，液阻自動切除，電動機投入運行。

性能特點

★起動電流小，一般為額定電流的1.5～3.5倍，降低電機的發熱,有效延長電機的使用壽命;

★起動平滑無沖擊，起動電壓降在8％以內，對電網影響小；

★不受電網電壓波動和負載變化的影響，可確保一次起動成功，并可連續起動3次以上;

★配有完善的報警提示功能和電機保護功能；

★結構簡單，操作自動化，維護方便;

★可以采用PLC控制或繼電器控制，也可實現兩種方式轉換;

根據用戶要求可以實現閉環控制。

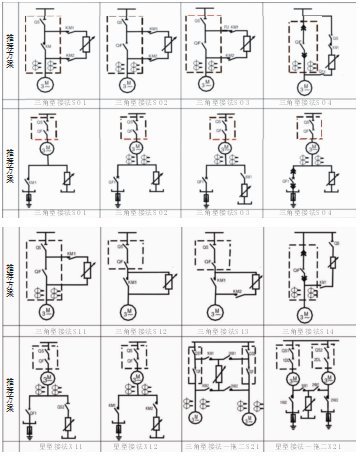

一次方案圖

推薦方案為我公司依據保證安全、技術符合、經濟實用的原則提供的優先方案，但因用戶現場需要的差異，也有用戶采用特殊的方案。

主要技術參數

★額定電壓(KV)：3，6，10

★高電壓(KV)：3.6，7.2，12

★一分鐘工頻耐受電壓(KV)：25，30/32，38，42(相對地)

★起動電流(V)：q：1.5~3 .5le

★起動時間(S)：10~60~120(現場可調)

★電液正常工作溫度(℃)：5~70

★連續起動次數(次)：5~7

使用環境條件

★環境溫度：-40℃~+50℃；         空氣相對濕度：≤90％；

★海拔高度：≤2000 m(海拔2000m以上的可根椐具體工況特殊設計)；

★地面傾斜度 ：≤5°；

★安裝地點無火災、爆炸危險、化學腐蝕及劇烈振動。

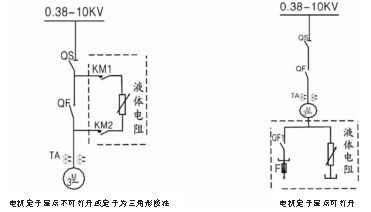

根據電機定子不同接線方式，起動裝置主回路連線示意圖

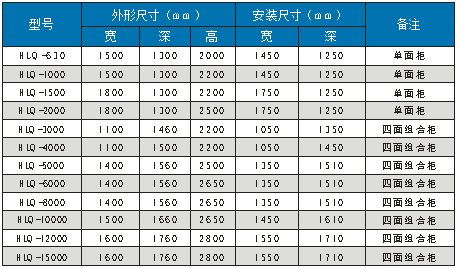

主要規格參數

注：★根椐不同工況，外形及安裝尺寸可能會有所變化，請以具體產品為準。

       ★隨著產品不斷更新?lián)Q代，外形及安裝尺寸會有所變化，用戶對尺寸有要求時，請?jiān)谟嗀洉r(shí)說明。

符合標準

★3—35 KV交流金屬封閉開關設備：GB3906—2006

★企業標準：Q／XHR2—2005

訂貨須知

訂貨時請?zhí)峁┮韵沦Y料:

★電機型號、額定功率、額定電壓、額定電流、定子接法(Y／△)星點可否打開;

★柜體表面顏色;

★一次開關柜配置，參考一次方案圖，選擇一次方案；

★電網及拖動負載情況；

★若有特殊要求，請與我公司協商。
