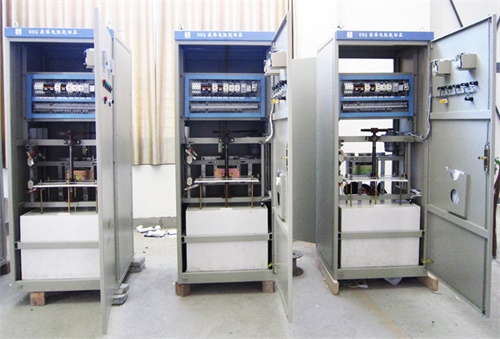

HRQ系列繞線電機液體電阻起動器（俗稱起動柜，水阻柜，液體電阻起動柜，液阻柜，水電阻）

概    述

HRQ系列繞線電機液體電阻起動器是為改善大中型繞線式交流電動機的起動性能而研制的新型起動器，它是通過在電機轉子回路串入液體電阻，自動無級調整電阻阻值始終滿足電機機械特性對串入電阻值的要求，從而使電動機在獲得大起動轉矩及小起動電流的情況下無沖擊的均勻升速，平滑起動，起動結束后轉子回路自動短接。

適用于建材，化工、冶金等行業的球磨機、風機、軋機、水泵等重負載繞線式交流異步電動機，解決了大中型電機起動難的問題，該產品已作為起動器的新換代產品在全國一千多家企業使用，其卓越的起動性能受到廣大用戶的普遍好評。

工作原理

在被控繞線式異步電動機的轉子回路中串入三相星形聯接的液體電阻，液阻隨電動機的起動而自動投入，并在預定的時間內液阻阻值由大變小，從而使電動機在接近額定電流和大轉矩的情況下無沖擊均勻升速,平滑起動。起動結束，接觸器短接轉子回路。

本起動控制裝置對電網要求不高，不會產生諧波而影響電網。特別適用于重載起動。

主要技術參數

★起動電流： Iq≤1.3le(A)

★起動時間：10~60s，預整定，現場可調

★電液正常工作溫度：5℃~70℃

★外殼防護等級：IP20，IP30

★起動次數：連續起動5-10次

技術特點

★控制方式

  采用小型PLC(可編程序控制器, 歐姆龍公司產品)控制，以確保液體變阻器的可靠運行。液體變阻器控制箱應具有

兩種控制方式：

   A.集中控制：由中央計算機(DCS)進行遠程控制。

   B.機旁控制：在控制箱上可單機開停液體變阻器的設備，也可以按程序起停液體變阻器。

★技術參數及要求

   A.起動溫升≤5℃/次，水電阻水箱能耐溫>120℃。

   B.起動器投入后，使電動機起動平穩，對電網無沖擊、無干擾，串入轉子后可獲得很高 的功率因數，

      得到足夠的啟動轉矩，而且連續可調。

★輸入輸出信號

   A.控制箱接收的輸入信號主電機運行信號（無源信號，接通表示主機運行）。

   B.控制箱應輸出的信號

備妥：液體變阻器正常滿足起動主機條件。

綜合報警：輸出信號要求報警時接點斷開，無報警時接點閉合。

                 a.液體變阻器液位高。

                 b.液體變阻器液位低。

                 c.液體溫度高。

                 d.在規定時間內無法完成起動全過程，主電機應可靠跳停。

                 e.傳動機構除限位開關外，應有可靠的防過限位措施。

主機起動完畢：液體變阻器短接接觸器閉合。短接接觸器采用真空接觸器。

主電機跳閘信號：液體變阻器停主機信號(用于與主電機硬聯鎖)。

以上所有接點均應為無源接點，接點容量不小于5A，220V AC。

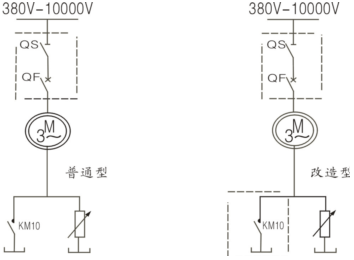

一次方案圖

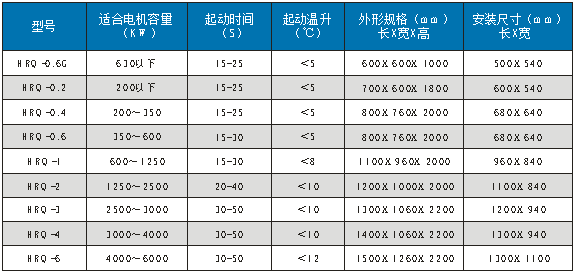

主要規格參數

注：★特別頻繁起動（連續起動大于10次）可加冷卻系統，并可帶一次回路或采用PLC控制，對于北方高寒地區，可增設自動加熱系統。

★隨著產品不斷更新換代，外形及安裝尺寸會有所變化，用戶對尺寸有要求時，請在訂貨

時說明。

符合標準

★低壓成套開關設備和控制設備  GB7251.1-2005

★企業標準：Q/XHR1-2005

使用環境條件

★環境溫度：-40℃~+50℃；

★相對濕度：≤90％；

★海拔高度： ≤ 2000m(海拔2000m以上的可根據具體工況特殊設計）；

★地面傾斜高度：≤5°；

★安裝地點無火災、爆炸危險、化學腐蝕及劇烈振動。

訂貨須知

訂貨時請提供以下資料：

★ 繞線式電動機型號、額定功率、定子電流、定子電壓、轉子電流、轉子電壓；

★ 電動機拖動的負載特征（工況說明）；

★設備表面顏色；

★ 根據用戶需要，可配套提供本公司高壓開關柜、進相控制柜；

 若用戶有其它特殊要求，可與我公司協商訂貨。
