KYN61-高壓開關柜

概    述

KYN61系列產品適用于40.5kV三相交流50Hz電力系統中，作為發電廠、變電所及工礦企業的配電室接受與分配電能之用；對電路具有控制、保護和監測等功能。除廣泛用于一般電力系統外，還可以使用于頻繁操作的場所。柜體結構采用組裝式，斷路器采用手車落地式結構；配用全新型復合絕緣真空斷路器，具有互換性好，可靠穩定，更換簡單的特點。

產品型號及含義

結構說明

       KYN61-40.5開關設備配置性能優良的ZN85、VD4B真空斷路器或施耐德公司SF1、SF2或ABB公司HD4列六氟化硫斷路器。柜體采用組裝結構，提高了外觀質量和制造精度；母線采用熱縮絕緣材料及環氧涂覆的絕緣的手段，優化電極形狀，柜體緊湊并具備完善的“五防”功能。

       KYN61-40.5開關設備使用在40.5kV三相交流50Hz電力系統中，作為發電廠、變電所及工礦企業的配電室接受與分配電能之用；對電路具有控制、保護和監測等功能。除廣泛用于一般電力系統外，還可以使用于頻繁操作的場所。

       開關柜按GB3906和IEC298中鎧裝式金屬封閉開關標準而設計。整體由柜體和可抽出部分(手車)兩部分組成，柜體結構均采用敷鋁鋅板組合成型。用金屬隔板將開關柜內部分隔為斷路器室、主母線室、電纜室和繼電器儀表室，并且所有金屬結構件均可靠接地，主回路系統的各隔室均有獨立的壓力釋放通道，在電纜室內可設置10X60mm 的接地母線。

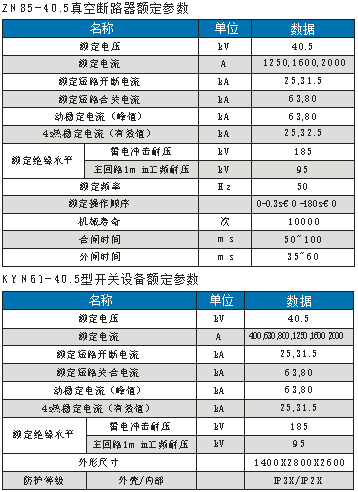

主要數據

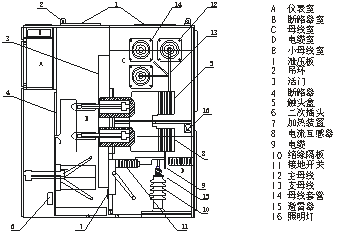

結構示意圖

符合標準

★GB3906-2006《3.6~40.5kV 交流金屬封閉開關設備和控制設備》

★GB/T11022-1999《高壓開關設備和控制設備共用技術要求》

★DL/T404《戶內交流高壓開關柜訂貨技術條件》
