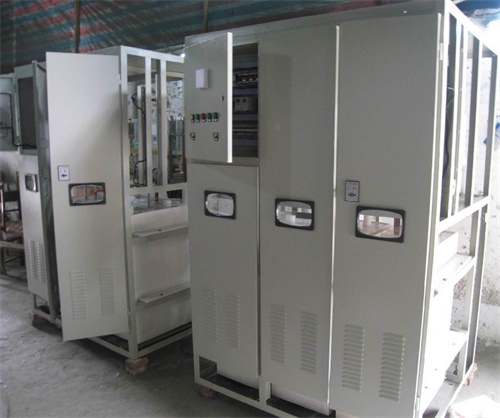

XGN2-12型箱型固定式金屬封閉開關柜

概    述

XGN2—12箱型固定式金屬封閉開關設備(以下簡稱開關柜)，主要用于3.6、7.2、1 2KV三相交流50Hz戶內系統中作為接受與分配電能之用，特別適合用于頻繁操作的場合。該開關柜符合國家標準GB3906及國際標準lEC298，并具有嚴密的“五防”閉鎖功能。

主開關采用ZN28A—1 2系列分裝式真空斷路器，（配用CD10電磁操作機構或CT8、CTl9A(B)彈簧操作機構。也可采用ZNl8—1 2系列整體式真空斷路器(配用CDl 7電磁操作機構或CTl7、CTl9彈簧操作機構)。還可采用ZNl 2—12、ZN63—12（VS1）斷路器，隔離開關采用GN30—10型旋轉式和GN22—10大電流隔離開關。

柜體為箱式封閉結構，骨架由角鋼焊接而成， 柜內分斷路器室、母線室、電纜室，室與室之間用鋼板隔開。 柜內設有壓力釋放通道。

開關柜為雙面維護，前面檢修斷路器及傳動機構，后面為主母線及電纜終端。完善可靠的機械聯鎖，完全滿足“五防”要求。開關柜滿足全工況運行方式的要求。

適用于電纜進出線及架空進出線。
