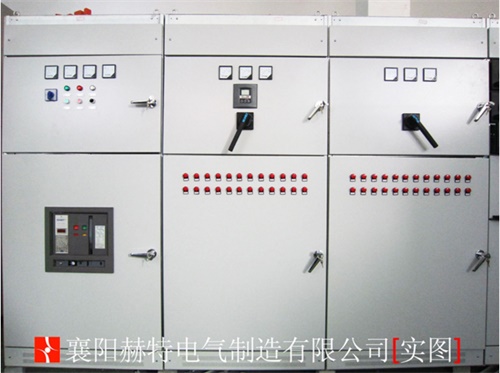

無功補償柜是電力系統中用于實現無功補償的重要設備之一,其作用是改善電力系統的功率因數,減小線路和變壓器的無功功率損耗,提高系統的供電質量和運行效率。下面將從無功補償的概念、電力系統中的無功問題、無功補償柜的工作原理及作用、無功補償柜的設計要求等方面進行詳細闡述,以便更好地理解無功補償柜的作用。
一、無功補償的概念 無功補償公司是指通過在電力系統中引入合適的無功功率,以抵消電力系統中產生的無功功率,實現功率因數的控制和調整的過程。功率因數是衡量電力系統能效的重要指標之一,是有功功率與視在功率之比。當電力系統中存在大量的感性負載時,會產生較大的無功功率,導致功率因數較低。而功率因數低會增加輸電線路和變壓器的無功損耗,降低供電質量,影響電網的穩定運行。因此,無功補償的目的就是通過引入適當的無功功率,使得電力系統的功率因數接近于1,減小無功功率的損耗,提高供電質量。
二、電力系統中的無功問題 無功問題是電力系統中常見的問題,主要表現為功率因數低、電壓波動、電流失真等。具體來說,電力系統中存在大量感性負載,如電動機、變壓器等,這些設備的工作原理和電路特性決定了其產生較大的感性無功功率。感性無功功率具有延遲電壓、降低電壓、損耗電線容量等不利因素,對電力系統的運行和供電質量產生不良影響。此外,感性無功功率還會引起電力系統的電壓不穩定,使得電壓波動、電壓閃變等問題加劇。而電流失真則是因為感性無功功率的存在,導致系統電流的諧波含量增加,容易導致電網設備的損壞。因此,解決無功問題對于保證電力系統的可靠供電和提高能效至關重要。
三、無功補償柜的工作原理及作用 無功補償柜是一種通過電容器或電抗器實現無功補償的設備,其工作原理主要基于功率因數控制的原理。當電力系統中的功率因數低于設定值時,無功補償柜會根據電力系統的條件和需求,通過控制電容器或電抗器的接入和退出,引入適量的無功功率,以提高系統的功率因數。當電力系統的功率因數高于設定值時,高壓無功補償會相應減少或切斷電容器或電抗器的接入,以減少無功功率的引入。通過無功補償柜的控制,可以實現電力系統的功率因數控制和調整,并提高電力系統的能效。
無功補償柜的作用主要體現在以下幾個方面:
改善功率因數:無功補償柜可以根據電力系統的需求,引入適量的無功功率,使系統的功率因數接近于1。提高功率因數可以減少線路和變壓器的無功損耗,改善供電質量,降低電力系統的運行成本。
諧波抑制:無功補償柜還具有一定的諧波抑制功能。由于感性無功功率的存在,容易導致電流諧波的增加,進而引起電網設備的故障和損壞。而通過引入適量的電容器或電抗器,無功補償柜可以產生合適的電壓或電流來抑制諧波的存在,提高電網的穩定性。
電壓調整:無功補償柜可以通過控制電容器或電抗器的接入和退出,調整電力系統的電壓,保持電壓的穩定性。這對于長距離輸電或復雜電力系統來說尤為重要,可以減少電壓波動和電壓失調,提高電力系統的供電質量。
功率平衡:無功補償柜可以通過調整無功功率的引入,實現系統功率的平衡。在電網并網時,低壓無功補償柜可以分攤無功功率的引入,降低系統不平衡造成的損失。
四、無功補償柜的設計要求 無功補償柜的設計要求多樣,主要有以下幾點:
功率因數控制:無功補償柜應具備自動功率因數控制功能,能夠根據電力系統的實際需求和設定要求,自動控制電容器或電抗器的接入和退出,以實現功率因數的控制和調整。
穩定性和可靠性:無功補償柜應具備良好的穩定性和可靠性,能夠適應電力系統的變化和運行時的不確定性。在設計上應考慮到電壓、電流的波動情況,避免設備頻繁啟停和電容器的過電壓、過電流等問題。
功率容量:無功補償柜的功率容量應能夠滿足電力系統的需要。在設計上需要充分考慮系統的負載特性、功率因數的要求、諧波抑制的需求等因素,確保無功補償柜的容量合理。
安全性:無功補償柜應具備良好的安全性能。在設計上需要考慮到設備的絕緣、耐高壓、散熱等問題,避免因電容器損壞、漏電等造成的安全隱患。此外,還需要采取合適的過電流保護、溫度保護等措施,以提高設備的安全性。
響應速度:無功補償柜的響應速度應較快,能夠及時對電力系統的功率因數變化做出響應。在設計上需要考慮到控制器的響應速度、電容器或電抗器的連接方式等因素,提高無功補償柜的響應性能。
總結: 無功補償柜作為電力系統中實現無功補償的重要設備,通過引入適當的無功功率,改善電力系統的功率因數,減小無功損耗,提高供電質量。其作用主要包括改善功率因數、諧波抑制、電壓調整和功率平衡等。在設計上需要考慮功率因數控制、穩定性和可靠性、功率容量、安全性以及響應速度等方面的要求。通過合理的設計和運行,無功補償柜可以有效解決電力系統中的無功問題,提高系統的能效和供電質量。
