無功補償裝置屬于電力系統中一次設備，作用在于提供感性負載所消耗的無功功率，減少電網電源向感性負荷提供由線路輸送的無功功率，降低線路和變壓器因輸送無功功率造成的電能損耗，而在大系統中，還起到調整電網電壓，提高電網穩定性的作用。

　　通常應用并聯電容器作為無功補償設備，并聯電容器有以下顯著優點：電容器的損耗低，效率高。現代電容器的損耗只有本身容量的0.02%左右;電容器是靜止設備，運行維護簡單，沒有噪音;并聯電容器是電網中用得最多的一種無功功率補償設備，其結構簡單、成本低，在吸收諧波基礎上還可以補償無功、改善功率因數，維護方便、技術設計、制造經驗成熟，目前國內外電力系統中90%的無功補償設備是并聯電容器。并聯電容器裝置可集中安裝，也可分散安裝在用戶處或近負荷中心的地點，實現無功的就地補償。

　　一般補償裝置分為高壓、低壓無功補償兼濾波裝置。根據現場供電系統運行工況、電力系統分布等特點，可以從以下幾點合理選取何種補償裝置：

　　1、高壓無功補償功率因數考核點，可以穩定接入母線電壓;低壓補償接近負荷，補償級差多，可以有效降低線路末端電壓降，穩定電壓;

　　2、高壓補償濾波效果主要受上級(供電側)主變阻抗影響,低壓補償濾波效果受配電變阻抗影響濾波效果可以預期;

　　3、高壓補償器件少，配套附件少，大容量時占地較小，小容量時占地較大，對維護設備人員的專業素質要求較高;低壓補償元器件較多，結構復雜，配套附件較多，小容量時占地較小，大容量時占地較大，對運行維護人員要求較低，維護工作簡單，專業素質要求較低。

　　一、現場描述

　　廣東某知名自來水廠泵站由三條10kV線路供電，本10kV配電站主要用于廠區高壓電機和廠區照明及泵站用電，企業中主要負荷為帶并聯電容器補償?shù)母邏弘姍C，其中Ⅱ線現有4臺高壓電機2#、4#、6#、8#，其功率分別為1600kW、1400kW、1400kW、900kW。

　　現在生產過程中純電容補償柜均不能穩定運行，投運過程中出現電容柜，電機噪音過大;對諧波放大，高壓諧波注入電網，嚴重影響供電電能質量，同時惡化廠內電源質量，尤其是直接影響動力負荷的供電及生產秩序，嚴重時會引起變壓器、電纜、補償電容器組、電子監控裝置等設備燒壞，威脅用戶自身設備的安全，對供用電系統造成巨大的經濟損失，為消除用電安全隱患，亟需對現場原有補償系統進行整改。

　　二、現場分析及解決方案

　　根據我司對現場Ⅱ線總開關進線側供電電能質量測試數據進行分析，判斷現場供電系統純電容補償自身對高次諧波產生嚴重的諧波放大是電機和電容運行噪音過大的根本原因;且23次、25次諧波電流不能滿足《電能質量公用電網諧波GB-T14549-93》要求;實測25次以上(特別是30次、35次)諧波含量非常高，是產生問題的主要原因，但國標對25次以上諧波無規定，無法考核。測試數據如下圖所示：

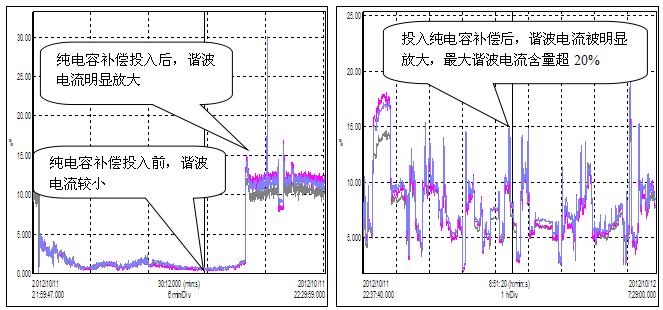

　　投入純電容補償前后三相電流總諧波畸變率幅值趨勢圖 投入純電容補償后三相電流總諧波畸變率趨勢圖

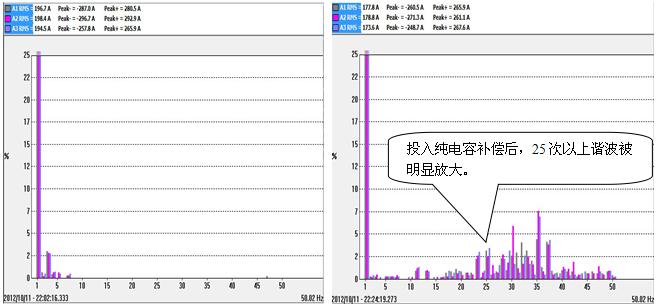

　　未投入純電容補償前特征次諧波電流幅值圖 投入純電容補償后特征次諧波電流幅值圖
